• Vorrichtungsbau Modul-Montageanlage

    Elektrotechnische Planung & Realisierung

    Sps Programmierung SIMATIC S7

Die Aufgabe dieser Anlage ist die halbautomatische Montage einer Rohrbaugruppe.

Hierbei handelt es sich um einen Drehtisch auf den die zu montierenden Elemente schrittweise manuell eingelegt, automatisch verpresst und halbautomatisch verschraubt werden.

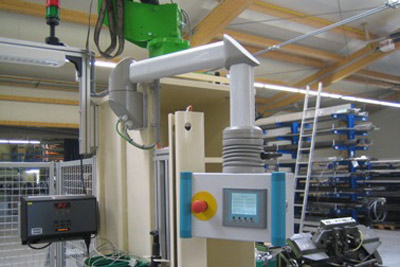

Elektrotechnik Montageanlage
Elektrotechnik Montageanlage
Elektrotechnik Montageanlage

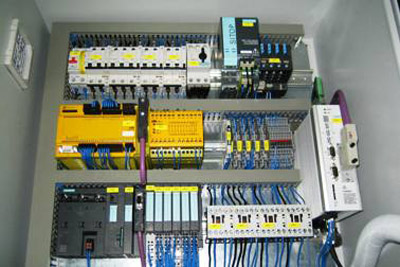

Schaltschrank Montageanlage
Schaltschrank Montageanlage

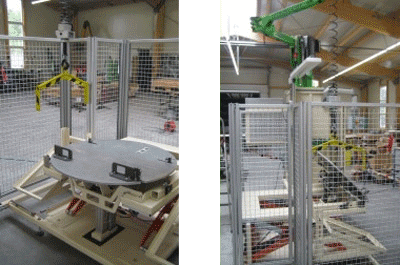

Vorrichtungsbau Montageanlage
Vorrichtungsbau Montageanlage

Unsere Aufgabenstellung

  • Elektrotechnische Planung und Realisierung der Maschine
  • Entwurf und Realisierung der Steuerungs- und Visualisierungssoftware
  • Inbetriebnahme

Besonderheiten

  • Sicherheitsgerichtete Auswertung von Not-Halt und Lichtgitter durch ein PNOZ-Mult Auswertegerät
  • Kommunikation zu einer Schraubersteuerung
  • Einbindung von Servoachsen

Eckdaten der Steuerung

I/Osca. 60
BussystemProfibus DP
SteuerungS7-IM151-8 PN/DP (Siemens SIMATIC)
VisualisierungTerminal basierende VISU Siemens SIMATIC KTP400,
WinCC-flexible 2008 SP2
Antriebssysteme1 Servoantrieb,
Motorcontroler (Fa. FESTO)
