• Steuerung Aufplattungsanlage

    vom Steuerungskonzept bis zur Inbetriebnahme

    Sps Programmierung SIMATIC S7

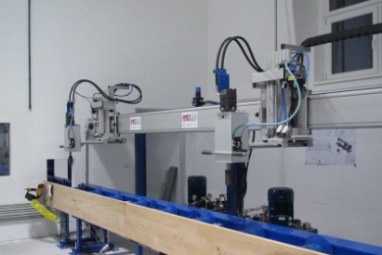

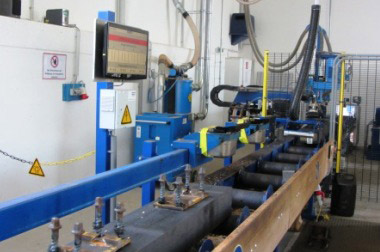

Die Aufgabe der Anlage ist es Rippenplatten auf Bahnschwellen aufzubringen. Hierbei durchläuft jede Schwelle einzelne Stationen, beginnend vom Vereinzeln über Bohren, Aufplattung, halbautomatisches Verschrauben bis hin zum Stapeln der Schwellen zu einem Paket.
Die einzelnen Schwellendaten werden vermessen, geprüft und anhand eines Barcodescanners werden die zugehörigen Daten aus einer Datenbank ausgelesen.

Unsere Aufgabenstellung

  • Beratung beim Entwurf des Steuerungskonzeptes

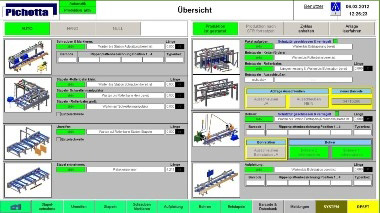

  • Entwurf und Realisierung der Steuerungs- und Visualisierungssoftware

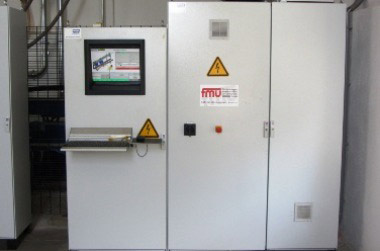

  • Verkabelung der kompletten Anlage
  • Inbetriebnahme

Besonderheiten

  • Einbindung von Barcodescanner
  • Einbindung von Servoachsen
  • Sicherheitsgerichtete Auswertung von Not-Halt, Trittmatten und Lichtgittern durch PNOZ-Multi Auswertegeräte
  • Datenkommunikation mit externer Datenbank

Eckdaten der Steuerung

I/Osca. 300
BussystemProfibus DP,
Ethernet
SteuerungS7-315-2PN/DP (Siemens SIMANTIC)
Visualisierung2 PC basierende VISU (Siemens)
Terminal basierende VISU (Siemens MP 177 6“)
WinCC-flexible2008 SP3
Antriebssysteme3 FUs Fa. Siemens,
12 FUs Fa. SEW,
4 Servoantriebe Fa. KEB
div. Schützansteuerungen
