• Steuerung Verpackungsanlage

    Entwurf & Realisierung

    Sps Programmierung SIMATIC S7

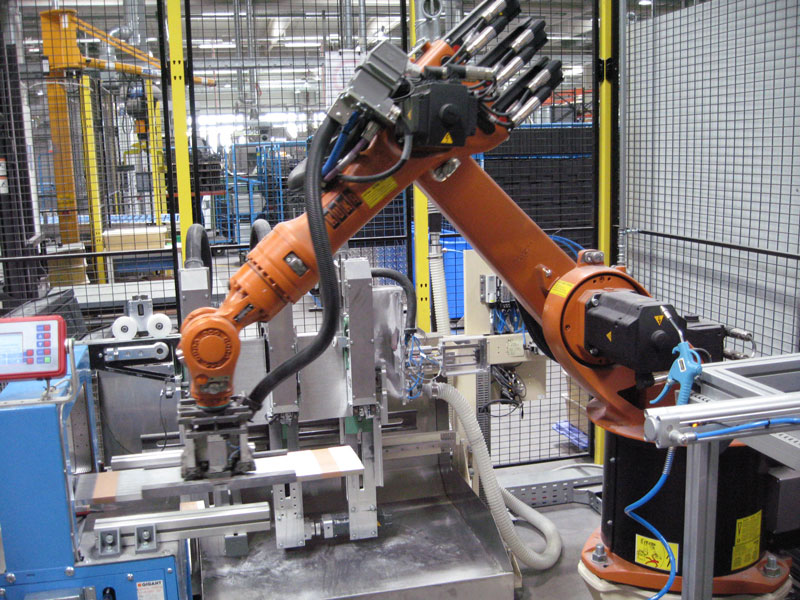

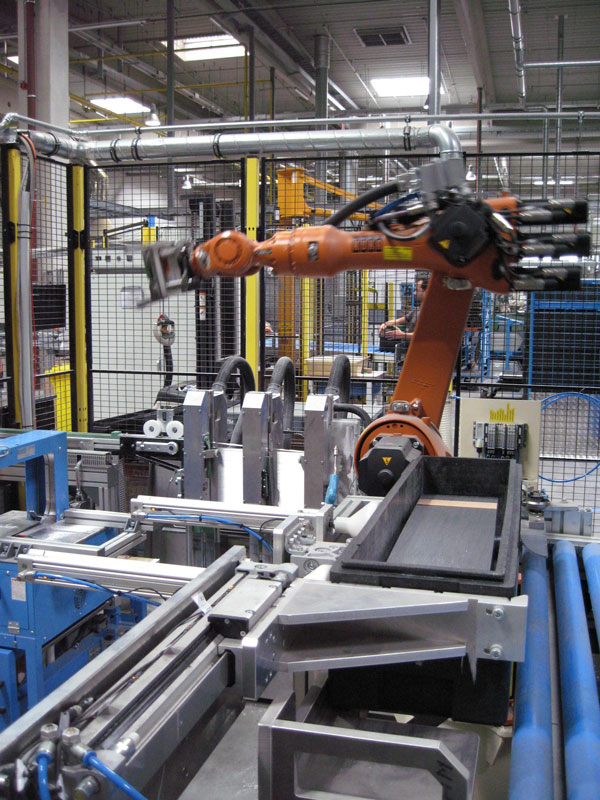

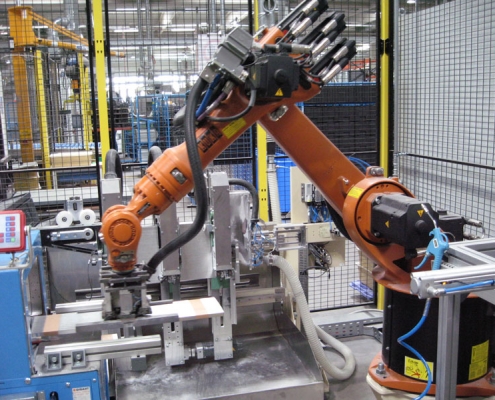

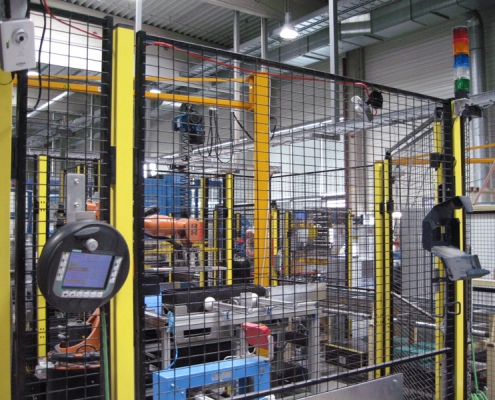

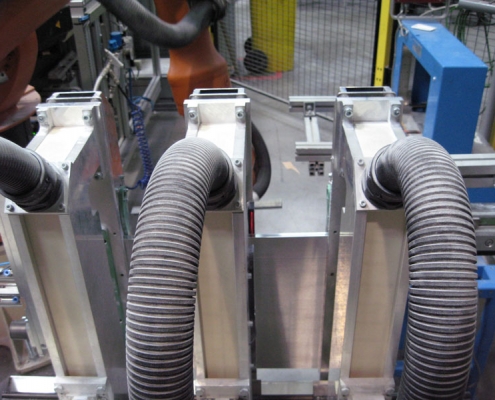

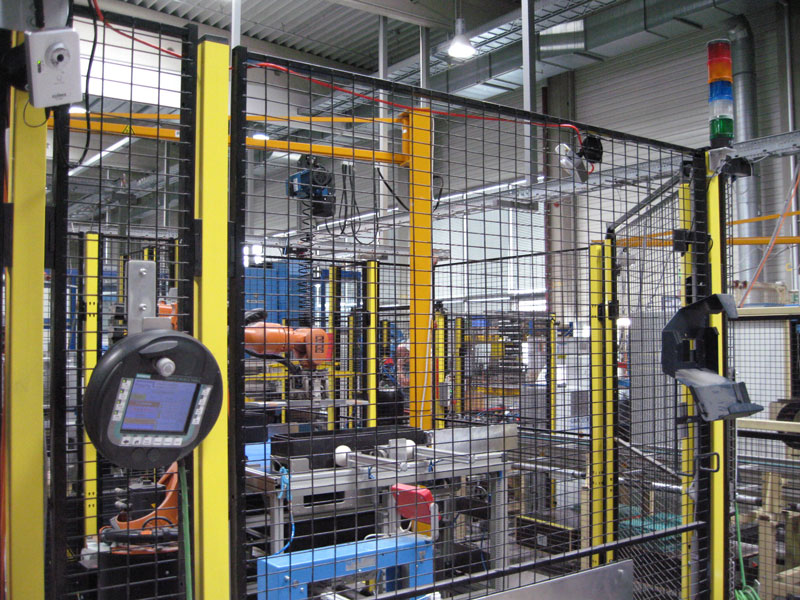

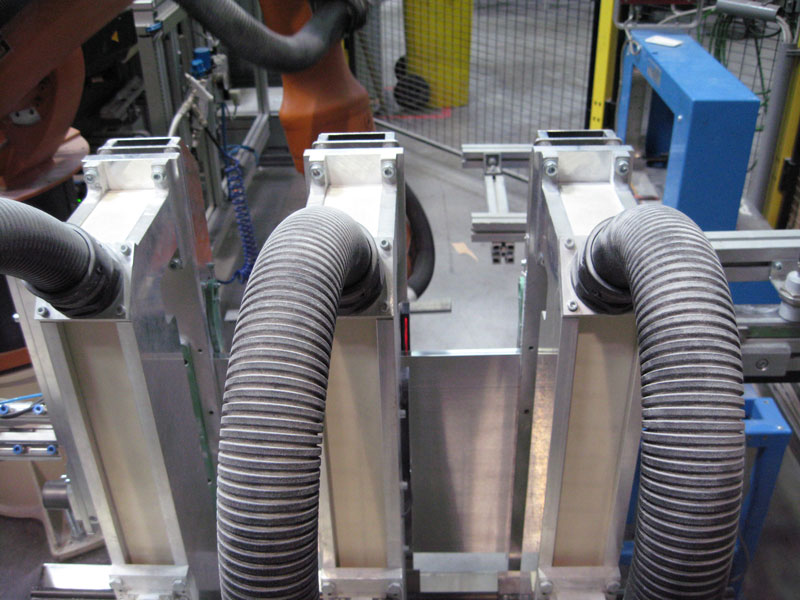

Die Aufgabe dieser Anlage ist es ankommenden Profilrohre (Längen von 300 bis 900mm) zu stapeln.

Die fertigen Stapel werden mit einer Banderole versehen und in Kisten abgelegt.
Profilrohre, die nicht der Vorgabe entsprechen, müssen vor der Stapelstation ausgeblasen werden.

Unsere Aufgabenstellung

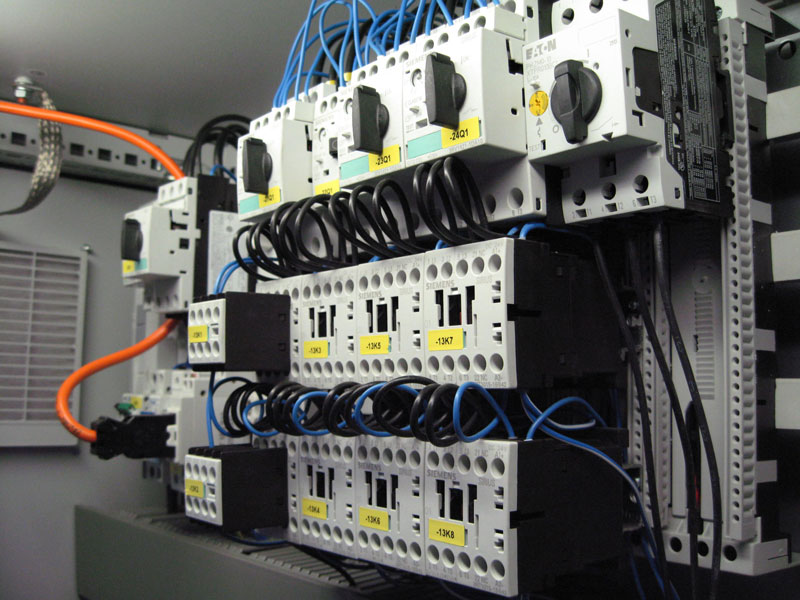

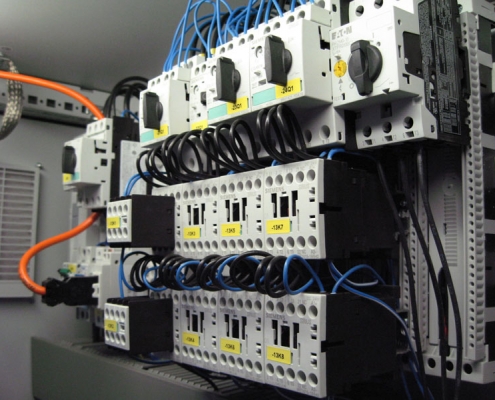

  • Elektrotechnische Planung und Bau der Schaltanlage
  • Verkabelung der Anlage
  • Entwurf und Realisierung der Steuerungs- und Visualisierungssoftware
  • Inbetriebnahme

Besonderheiten

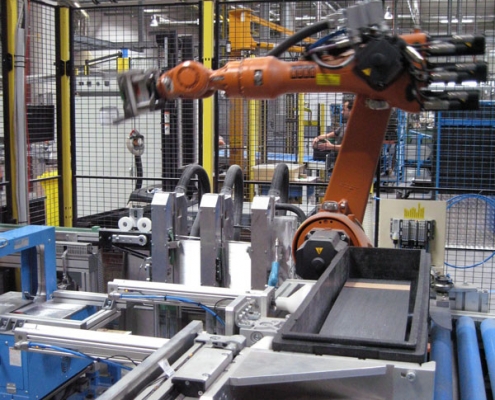

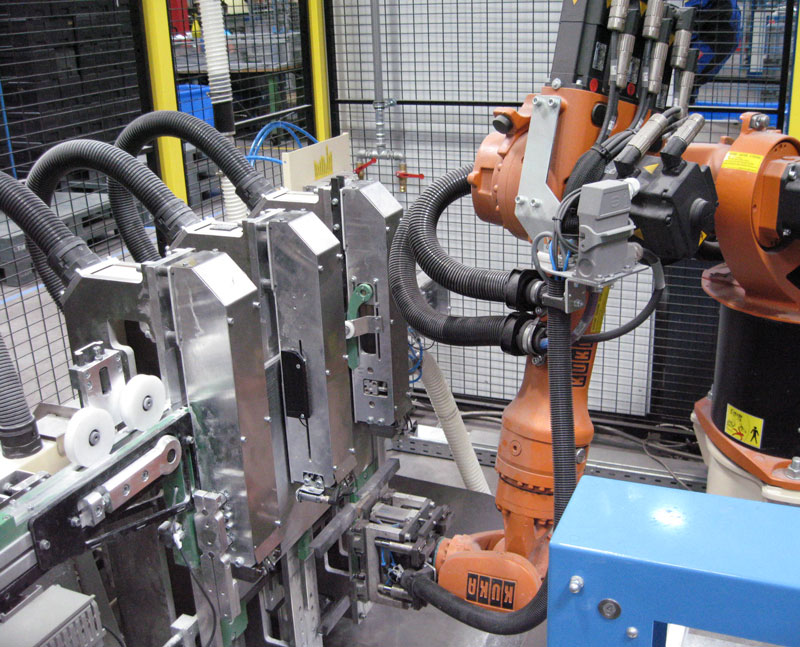

  • Einbindung eines Roboters via Profibus
  • Einbindung von Servoachsen
  • Sicherheitsgerichtete Antriebstechnik
  • Hohe Geschwindigkeit, bei Rohrlängen von 300mm müssen 10 Stück pro Sekunde verarbeitet werden
  • Kommunikation mit vorgeschalteter Maschine via Ethernet

Eckdaten der Steuerung

I/Osca. 250
BussystemProfibus DP,
Ethernet

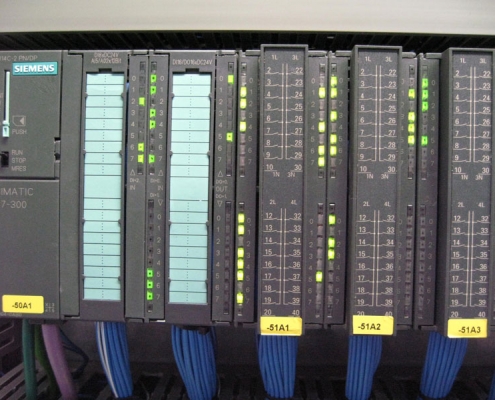

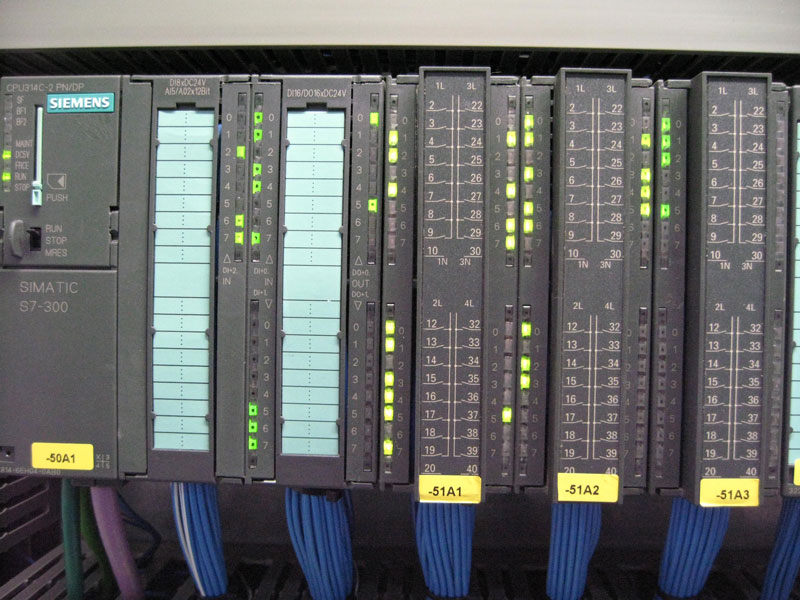

SteuerungS7-314C-2PN/DP (Siemens SIMATIC)
VisualisierungTerminal basierende VISU (Siemens MP177A 5,7“),
WinCC-flexible 2008 SP3
Antriebssysteme2 Servoachsen (SINAMICS S120, Siemens)
3 FUs Inverter Drives 8400 (Fa. Lenze)
1 Greifer HGPLE (Fa. Festo)
